Section 3: E-commerce 애플리케이션

E-commerce는 전자상거래이다.

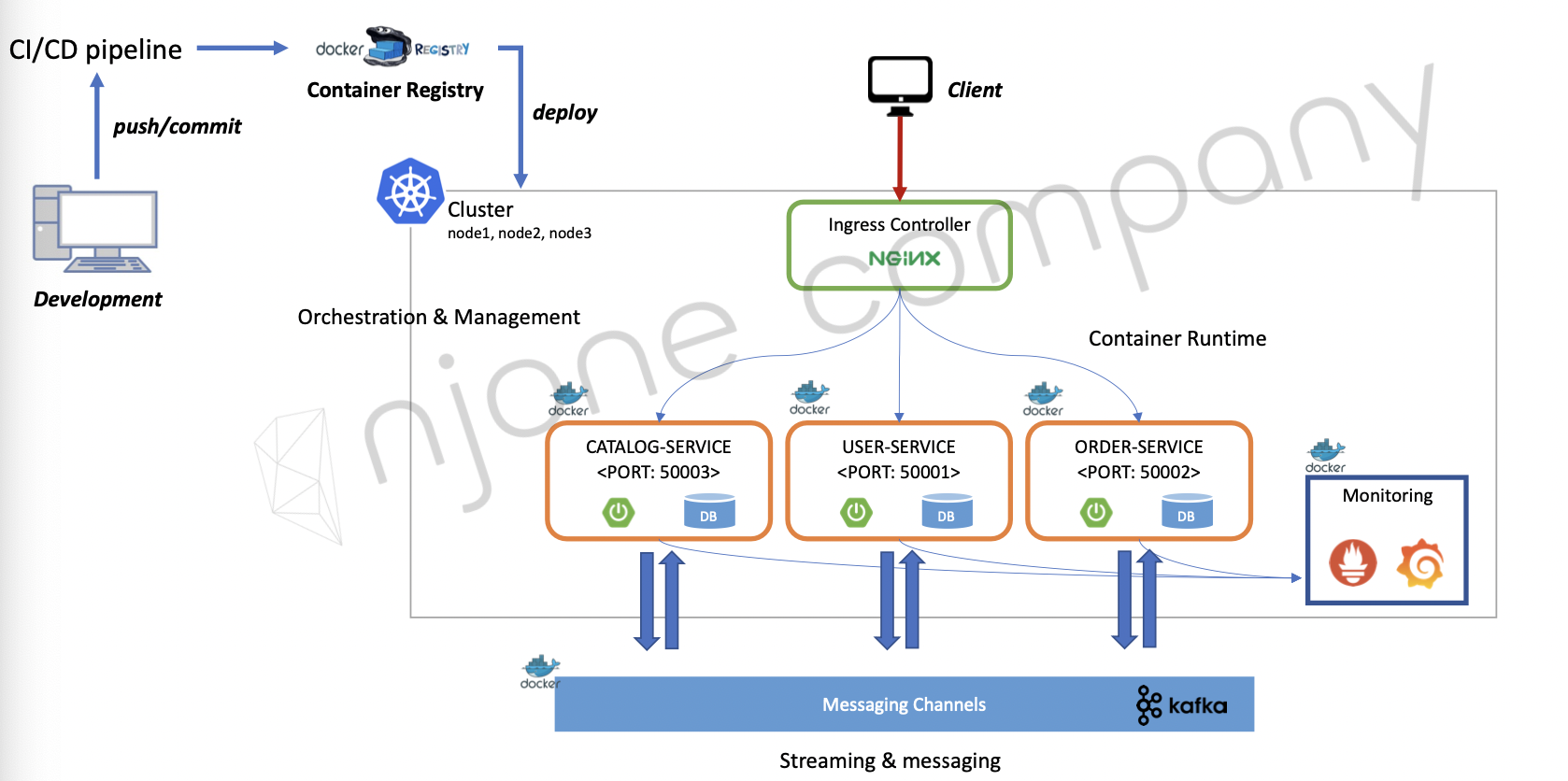

위와같이 MS는 3가지로 나뉜다

1. CATALOG-SERVICE (카탈로그)
2. USER-SERVICE (회원 서비스 - 로그인 및 회원가입 등)
3. ORDER-SERVICE(상품주문 서비스)

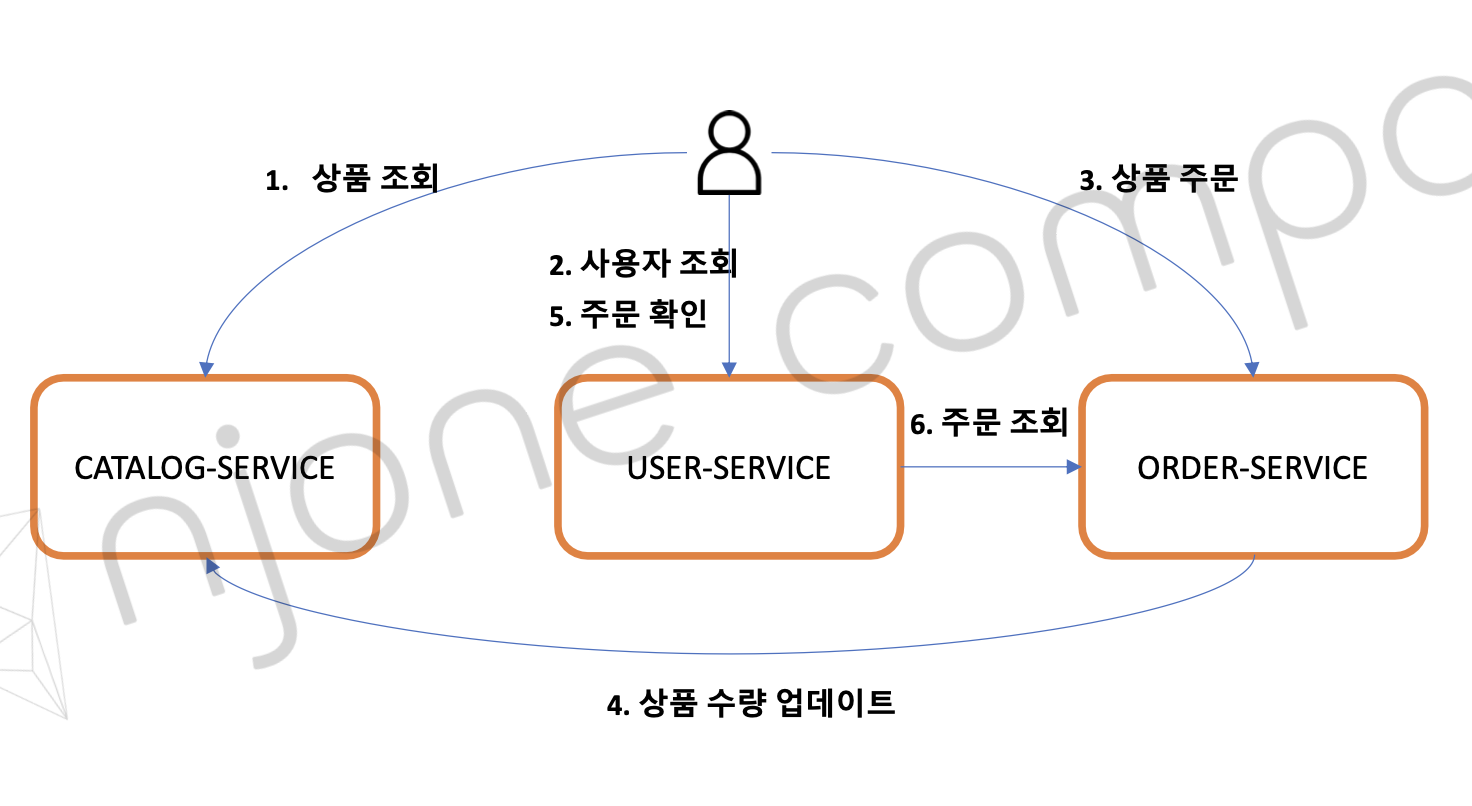

이때 사용자가 주문을 하면

[USER-SERVICE] → [ORDER-SERVICE] 로 주문조회 API 요청

[ORDER-SERVICE] → [CATALOG-SERVICE] 상품수량 업데이트를 Kafka[MessageQueue]로 진행 예정

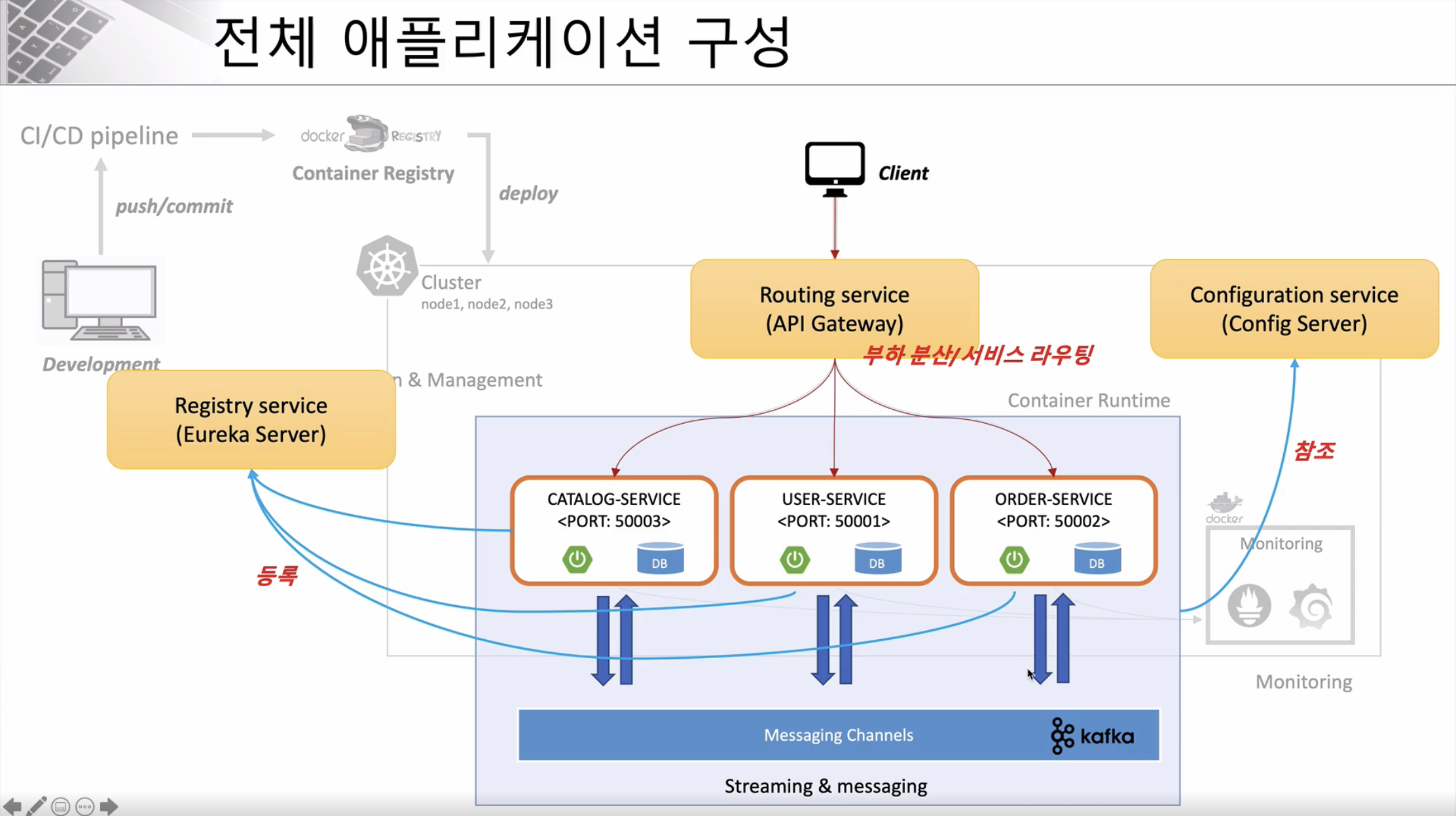

[Eureka Server]에 MicroService를 등록한다 ⇒ Registry service

1. CATALOG-SERVICE
2. USER-SERVICE
3. ORDER-SERVICE

클라이언트 요청이 들어왔을 경우 [API Gateway]에서 [Eureka Server]에 MS정보를 확인한 뒤 각 MS에 부하 분산/서비스 라우팅을 진행한다.



환경설정은 외부에서 진행한다 [Config Server]



CI/CD, K8s , 그라파나, 프로메테우스 모니터링 서비스도 추후 진행예정입니다.

구성요소 설명

Git Repository	마이크로 서비스 소스 관리 및 프로파일 관리
Config Server	Git 저장소에 등록된 프로파일 정보 및 설정 정보
Eureka Server	마이크로 서비스 등록 및 검색
API Gateway Server	마이크로서비스 부하 분산 및 서비스 라우팅
Microservices	회원 MS, 주문 MS, 상품(카테고리) MS
Queuing System	마이크로서비스 간 메시지 발행 및 구독



애플리케이션 APIs

마이크로서비스	RESTful API	HTTP Method
Catalog Service	/catalog-service/catalogs : 상품 목록 제공	GET
User Service	/user-service/users : 사용자 정보 등록 /user-service/users: 전체 사용자 조회 /user-service/users/{user_id}: 사용자 정보, 주문 내역 조회	POST GET GET
Order Service	/order-service/users/{user_id}/orderes :주문 등록 /order-service/users/{user_id}/orderes : 주문 확인	POST GET
